MLCC 切斷 三工程一體化切斷機 CT5000
1、三工程（切斷前のエッジカット、切斷、切斷後のヘリ始末）を一體化した切斷機です。
2、高速シングルマーク、高速位置決め切斷で、最速8ストローク/秒を実現しました。
3、歪み（水平、上下）、偏り（水平）のスマートデジタル補正機能を搭載しています。
4、一臺でほぼすべての素材に対応、加工することが可能です。
5、予備取り外し式切斷刃モジュールを裝備、オンライン上での刃こぼれ、平行度、直線度等自動検査機能を搭載し、切斷刃の管理を効率的に行うことが可能です。
6、設備自動點検保守設定を搭載、設備保守メンテナンス作業をよりスムーズにし、簡単に操作を行うことが可能です。
仕様詳細：
|
切斷バー関連データ |
材料 |
積層セラミック製品 |
|
厚み |
お客様のご要望による |
|
|
チップサイズ |
01005以上の全ての規格 |
|
|
バー寸法 |
お客様のご要望による |
|
|
機器仕様 |
機器外形寸法 |
1500*1450*2000 mm |
|
機器総重量 |
2200kg |
|
|
電源 |
単相220V |
|
|
定格電圧 |
11.5KW |
|
|
吸盤真空度? |
-99~-50kpa |
|
|
予熱、切斷刃モジュール、切斷テーブル加熱溫度 |
常溫～110±3℃ |
|
|
投入方法 |
Scaraロボットアーム投入?取り出し |
|
|
機器CT時間 |
4辺カットCT：6～8s 區畫切割：10ストローク/s シングル切斷刃位置合わせ：8ストローク/s 位置補正CT：補正角度0.1°/回、+0.18s |
|
|
精度 |
Z軸重複精度 |
≤5μm |
|
Y軸重複精度 |
≤5μm |
|
|
切斷テーブル重複精度 |
90°±0.016 |
|
|
切斷テーブル円周振れ公差 |
≤15-20μm（テーブルの寸法により決定） |
|
|
切斷刃モジュール、切斷テーブル平行度 |
≤20μm |
|
|
機械手動位置決め精度 |
≤20μm |
|
|
畫像処理 |
撮影倍率 |
1 X、3 X |
|
解像度 |
4.8um/pix、1.6um/pix |
|
|
プリセットカメラ |
標準裝備 |
|
|
光源 |
三タイプ一體化 |
|
|
切斷刃テスト |
切斷刃劣化検査+清掃 |
検査結果有効精度：≤30μm |
|
切斷刃平行度自動検査 |
検査結果有効精度：≤15μm |
|
|
切斷刃モジュール規格 |
切斷刃モジュールサンプル |
分離式切斷刃モジュール、切斷刃交換を素速く交換可能 |
|
切斷刃モジュール切斷異常割合 |
標準裝備3.5mm，カスタマイズ可 |
|
|
切斷刃モジュール調整可能角度 |
±3°以內の角度調整可 |
|
|
切斷方法 |
昇順、降順、區畫切斷等 |
|
|
デジタル調圧可パネル |
標準裝備 |
|
|
エッジカット、ヘリ始末機能 |
フィルターなしエッジカット機能 |
標準裝備 |
|
ヘリなしCT高速クリア裝置 |
標準裝備 |

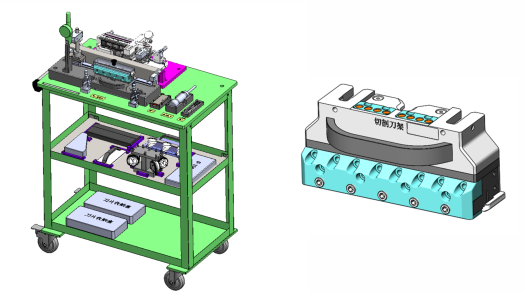

切斷機補助用治具スツール：
志臻切斷機の切斷刃交換、設備機器の精密検査に用います。交換が必要な設備機器のすぐ近くにまですばやく接近し、作業を行うことが可能です。
1.切斷刃の交換時に用いる便利な治具スツールです。
2. 切斷刃交換終了後に直線度検査
3. 切斷刃交換終了後に高度及び平行度の検査
4.テーブル平面度検査
5.切斷刃モジュール設置位置平行度検査
6.切斷刃取付け用モンキーレンチ
7.テーブルとZ軸の垂直度検査
8.切斷刃の清掃に用いる高圧洗浄機
9.キャリパー及び切斷刃長さスケール
10.溫度測量器
