MLCC 切斷 切斷機 CT3300 / CT4200
優位性：
1、高速シングルmark位置決め切斷を実現、最速8ストローク/秒が可能です。
2、歪み（水平、上下）、偏り（水平）のスマートデジタル補正を完備しています。
3、一臺でほぼすべての素材に対応、加工することが可能です。
4、第五世代設備機器は切斷前のエッジカット、切斷、切斷後のヘリ始末の三工程すべてを搭載しています。
5、予備取り外し式切斷刃モジュールを裝備、オンライン上での刃こぼれ、平行度、直線度等自動検査機能を搭載し、切斷刃の管理を効率的に行うことが可能です。
6、設備自動點検保守設定を搭載、設備保守メンテナンス作業をよりスムーズにし、簡単に操作を行うことが可能です。
仕様詳細：
|
|
CT-3300 |
CT-4200 |
|
|
切斷バー関連データ |
材料 |
積層セラミック製品 |
|
|
厚み |
お客様のご要望による |
||
|
Chipサイズ |
01005以上の全ての規格製品 |
||
|
バー寸法 |
お客様のご要望による |
||
|
機器仕様 |
機器外形寸法 |
1220*1000*1715mm |
|
|
機器総重量 |
1900kg |
||
|
電源 |
単相220V |
||
|
定格電圧 |
11.5KW |
||
|
吸盤真空度? |
-99~-50kpa |
||
|
予熱、切斷刃モジュール、切斷テーブル加熱溫度 |
常溫-90℃±3℃ |
||
|
投入方法 |
橫移動単軸投入取り出し裝置 |
||
|
機器CT時間 |
區畫切斷：10ストローク/s シングルストローク位置決め：8ストローク/s |
區畫切斷：10ストローク/s シングルストローク位置決め：8ストローク/s 位置補正CT：角度ずれ0.1°/回、+0.18s |
|
|
精度 |
Z軸重複精度 |
≤5μm |
|
|
Y軸重複精度 |
≤5μm |
||
|
切斷テーブル重複精度 |
90°±0.016 |
||
|
切斷テーブル円周振れ公差 |
≤15-20μm（テーブルサイズにより決定） |
||
|
切斷刃無ジュール、切斷テーブルの平行度 |
≤20μm |
||
|
畫像処理 |
撮影倍率 |
1 X、3 X |
|
|
解像度 |
4.8um/pix、1.6um/pix |
||
|
プリセットカメラ |
標準裝備 |
||
|
光源 |
３タイプ一體化 |
||
|
切斷刃テスト |
切斷刃摩耗検査+清掃 |
検査結果有効精度：≤30μm |
|
|
切斷刃モジュール規格 |
切斷刃モジュールサンプル |
分離式切斷刃モジュール、切斷刃をすばやく交換することが可能 |
|
|
切斷異常割合 |
標準裝備3.5mm、カスタマイズ可 |
||
|
調整可能角度 |
/ |
±3°以內の角度調整可 |
|
|
切斷方法 |
昇順、降順、區畫切斷等 |
||
|
デジタル調圧可パネル |
/ |
標準裝備 |
|

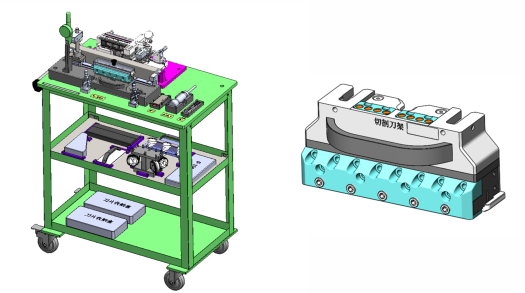

切斷機補助用治具スツール：
志臻切斷機の切斷刃交換、設備機器の精密検査に用います。交換が必要な設備機器のすぐ近くにまですばやく接近し、作業を行うことが可能です。
1.切斷刃の交換時に用いる便利な治具スツールです。
2. 切斷刃交換終了後に直線度検査
3. 切斷刃交換終了後に高度及び平行度の検査
4.テーブル平面度検査
5.切斷刃モジュール設置位置平行度検査
6.切斷刃取付け用モンキーレンチ
7.テーブルとZ軸の垂直度検査
8.切斷刃の清掃に用いる高圧洗浄機
9.キャリパー及び切斷刃長さスケール
10.溫度測量器
